Cum se măsoară cu ŞUBLERUL ?
Şubler - instrument de măsură pentru lungimi, după precizia de măsurare se clasifică în:

• şubler cu precizie de 0,1mm - o zecime de milimetru
• şubler cu precizie de 0,05mm - cinci sutimi de milimetru

Acest instrument este foarte necesar când trebuie să măsurăm grosimea cartonului pentru structura de rezistenţă a machetelor. Un şubler este compus din:

• riglă gradată
• cursor
• tijă de adâncime

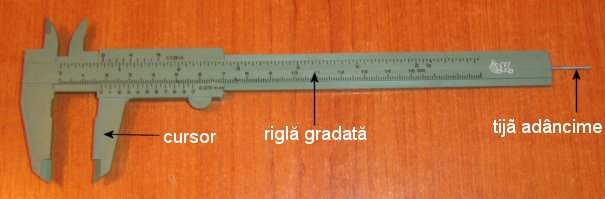

In imagine este un şubler de 150mm cu tijă cu care se pot face măsurători de exterior, interior şi adâncime.

Pentru a măsura o piesă pe exterior, se potrivesc fălcile de exterior (cele din josul imaginii) pe piesă prin aplicarea unei forţe nu prea mare, ci doar atât cât fălcile să se aşeze pe piesă. Se citeşte prima oară indicaţia dată de rigla gradată în locul în care cursorul are indicaţia 0. La a doua citire trebuie vâzut care dintre gradaţiile de pe cursor se potirveşte cel mai bine cu o gradaţie de pe riglă. Prima citire ne va indica numărul de milimetri iar a doua citire ne va indica numarul de zecimi de milimetru.

Exemplu: Să zicem că după măsurare cursorul este pozitionat în aşa fel incât gradaţia 0 (zero) de pe acesta este în dreptul a 18 mm dar trece de această indicaţie. Mai departe trebuie să vedem care gradaţie de pe cursor se potriveşte cel mai bine cu altă gradatie de pe riglă, presupunem că gradaţia din dreputul cifrei 7 de pe cursor se potriveşte cel mai bine. In acest caz piesa măsurată are 18,7mm (18 milimetri şi 7 zecimi). Dacă la a doua citire cel mai bine se potriveşte gradaţia de pe cursor dintre cifrele 7 şi 8 atunci piesa va avea 18,75mm (18 milimetri şi 75 de sutimi).

Pentru a măsura o piesă în interior (golurile acestiea) se folosesc cele 2 fălci întoarse poziţionate în susul imaginii. Citirea se face in acelaşi mod ca la măsurarea exterioară.

Pentru a măsura o adâncime aşezăm capătul riglei gradate din partea stângă (vezi imaginea) pe peretele piesei apoi deschidem şublerul până când tija ajunge în locul de unde vrem să măsurăm adâncimea. Tija se mişcă odată cu cursorul. Citirea se face in acelaşi mod ca la măsurarea exterioară sau interioară.
